LS-L4-2KM-1CX-GBM-30W77D LS 系列线扫描激光模组
LS系列线扫描激光模组是摩尔公司推出的线激光扫描成像系统。内置高清晰度线扫相机，高功率激光器，线性镜头等。
| 成像分辨率 | 2048 |
|---|---|
| CMOS像元尺寸 | 7um X 7um |
| 最大行频 | 50,000@mono |
| 图像输出格式 | 8bits,jpeg |
| 相机镜头 | C / M42*1.0 |
| 相机对焦范围 | 700mm~180mm |
| 激光器中心波长 | 808nm |
| 激光器功率 | 30W |
| 功率波动 | <10% |
| 激光镜头扇角 | 70° |
| 激光线宽 | >10mm |
| 直线度 | <0.3% |
| 亮度均匀度 | >80% |
| 模块尺寸 | 218mm(L) X 171mm(W) X 140mm(H) |
| 重量 | 5000g |
| 供电电压 | 24VDC |
| 最大功耗 | 80W |
| 工作环境温度 | -40℃ ~ 75℃（存储温度-40℃~90℃） |
| 工作环境湿度 | 10%~90% |
| 外壳 | 铝合金，表面氧化 |
| 接插件 | 航空插头 |
| 冲击振动 | 20~200Hz振动条件XYZ三方向10G抗震动；70G抗冲击 |
| MTBF平均无故障时间 | 60000小时 |

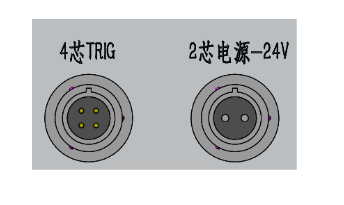

面板接口定义：
接插件的线序，定义如下所示：
| 2芯航插接线定义 | 功能定义 | 说明 |
|---|---|---|
| 1 | 12V~24VDC | 12V~24V直流输入 |
| 2 | GND | 电源地线 |
| 4芯航插接线定义 | 功能定义 | 说明 |
|---|---|---|
| 1 | 单端触发输入5~12V | |
| 2 | 单端触发地线 | |
| 3 | 悬空不接 | |
| 4 | 悬空不接 |

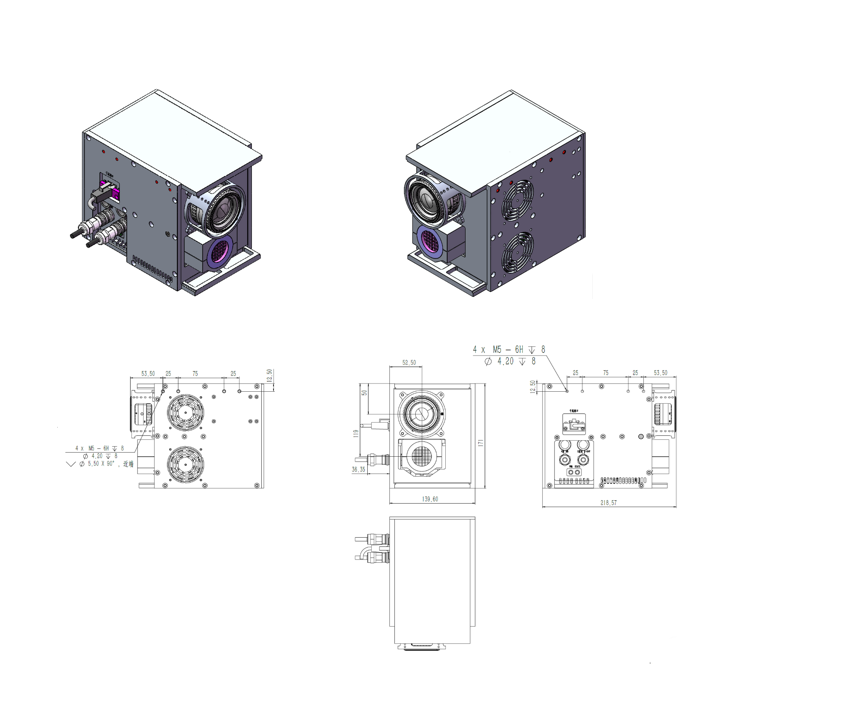

外型尺寸：(单位mm)
