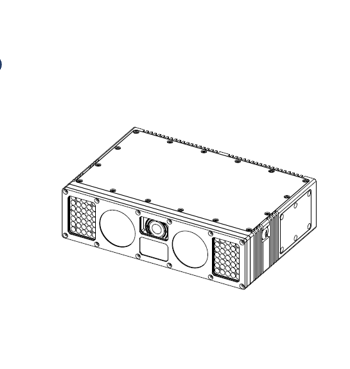

MP系列智能在线光电模组（C3）
- 产品特点：
- 内嵌英伟达 JetSon人工智能处理引擎，兼容支持TX2、Xavior、Orin
TX2 Xavior Orin CPU 双核 NVIDIA Denver 2 64 位 CPU 与四核 Arm® Cortex®-A57 MPCore 复合处理器 6 核 NVIDIA Carmel ARM®v8.2 64 位 CPU 6 核 ARM® Cortex®-A78AE v8.2 64 位 CPU CPU NVIDIA Pascal™ 架构，配有 256 个 NVIDIA® CUDA® 核心 AI算力：1.33TOPS 搭载 48 个 Tensor Core 的 384 核 NVIDIA Volta™ GPU AI算力：21 TOPS 搭载 32 个 Tensor Core 的 1024 核 NVIDIA Ampere 架构 GPU AI算力：40~100 TOPS RAM 4 GB 128 位 LPDDR4 8 GB 128 位 LPDDR4x 8GB 128位 LPDDR5 DISK 16 GB eMMC 5.1 16 GB eMMC 5.1 64G ON BOARD DISK OS Linux SDK Linux/Windows版本SDK，支持嵌入式端和PC端用户二次开发 - 内嵌多种高速全局快门 CMOS 图像传感器，针对不同应用需求，多种芯片选择
规格 分辨率 帧率 像元 靶面尺寸 芯片厂家 型号 2.8M 1936 × 1464 200fps 4.5um 2/3″– 8.7×6.6 mm SONY IMX437 5M 2448 × 2048 150fps 3.45um 2/3″– 8.4×7.1 mm SONY IMX250 7M 3208 × 2200 100fps 4.5um 1.1″ – 14.4×9.9 mm SONY IMX420 12M 4096 × 3000 40fps 3.45um 1.1″ – 14.1×10.3 mm SONY IMX253 25M 5120 × 5120 20fps 2.5μm 1.1″ – 12.8×12.8 mm GPIXEL GMAX0505 65M 9344 × 7000 7.7fps 3.2μm 2.3″ – 29.9×22.4 mm GPIXEL GMAX3265 103M 11276 × 9200 5fps 3.2μm 2.9″ – 36.1×29.4 mm GPIXEL GMAX32103 152M 16556 × 9200 3.3fps 3.2μm 3.7″ – 53.0×29.4 mm GPIXEL GMAX32152 - 支持双相机同视场，可以实现录像过程中的高精度触发抓拍（可选）
- 内嵌高性能热像仪和镜头（可选）
1280x1024/25fps，640x480/50fps, 640x480/100fps, 384x288/50fps - 内嵌多种电动高清镜头
1/1.8”的 11-50mm 电动三可变镜头（电动变焦、电动对焦、电动光圈）
1”的 12-36mm 电动三可变镜头（电动变焦、电动对焦、电动光圈）
1”的 50mm 电动对焦镜头 - 内嵌 1000W 白光或 600W NIR (850nm) LED 补光灯光能输出功率分别为300W 和180W
- 内嵌日盲紫外电弧放电波形检测器，最高采样速度10 M Hz，日盲紫外段灵敏度2x10-18 W/cm2
- 内嵌高速可见光频闪波形检测器，最高采样速度10 M Hz，可见光段灵敏度2x10-6 W/cm2
- 多种类型
A型： 单镜头型
B 型：双镜头型
C型：可见光+燃弧日盲紫外+热像仪组合型 - 内嵌卡槽用于扩展SSD 存储
- 内嵌千兆以太网接口，配防水接头
- 内嵌Wi-Fi (802.11ac)接口，配备防水天线
- 内嵌 4G/LTE 模块，配备防水天线
- 内嵌电子除湿器用于除雾多种类型
- 内嵌防雷隔离功能
- 内嵌 EN50155 认证的隔离电源模块
- 供电电压48VDC，最大耗电120W
- 支持 HARTING 接插件（可选）
- 外壳防护等级 IP67
- 坚固防震的全金属外壳
- 宽温工作-40°C至+80°C
- 电磁兼容符合EN 50121
- 内嵌英伟达 JetSon人工智能处理引擎，兼容支持TX2、Xavior、Orin
- 产品应用
- 电网智能在线监控
- 轨道交通车辆在线检测
- 高可靠工业机器视觉应用
产品型号定义：
MP - CT - 21MEB5 - F7METT - 20W88 - CA - W4B - Q - V4 - N - 00
MP - ab - cc de f f - cc de f f - gg hhh - i j - k l m - n - pp - r - ss
类型 - 可见1 - 可见2 - 补光灯 - 红紫 - 无线 - 硬盘- 供电 - 特殊 – 仰角
MP系列智能在线光电模组
a 产品类型（外壳类型）
A型： 单镜头型
B 型：双镜头型
C型：可见光+燃弧日盲紫外+热像仪组合型
b 主处理器
T： 英伟达TX2
X： 英伟达Xavior
R： 英伟达Orin
cc 相机传感器类型
21 SONY® 280万像素2/3英寸全局快门CMOS，最大200帧/秒，分辨率1936×1464，像素大小4.5um
50 SONY® 500万像素1/1.8英寸全局快门CMOS，最大150帧/秒分辨率2448×2048，像素大小2.74um
70 SONY® 710万像素1.1英寸全局快门CMOS，最大51.4帧/秒，分辨率3208×2200，像素大小4.5um
71 SONY® 710万像素1.1英寸全局快门CMOS，最大100帧/秒，分辨率3208×2200，像素大小4.5um
C0 SONY® 1200万像素1.1英寸全局快门CMOS，最大20帧/秒，分辨率4096×3000，像素大小3.45um
F7 GPIXEL® 2500万像素1.2英寸全局快门CMOS，最大17.7帧/秒，分辨率5192×5192，像素大小2.5um
d 相机颜色
M 黑白
S 彩色
e 滤光片类型
E 没有滤光片
C 红外（NIR）截止滤光片
ff 相机镜头
B5 11-50mm三可变（电动变焦、对焦、光圈F1.8）镜头，1/1.8吋，F1.8，800万解析度
TT 12-36mm三可变（电动变焦、对焦、光圈F1.6）镜头，1吋，F1.8，800万解析度
50 50mm定焦（电动对焦）镜头，1吋，F1.4，800万解析度
gg LED补光灯发光角度
20 20度，推荐用于5-8米拍摄距离
40 40度，推荐用于3-5米拍摄距离
60 60度，推荐用于1-3米拍摄距离
A0 100度，推荐用于0.5-1.5米的拍摄距离
hhh LED补光灯类型
W64白光（色温6000K）LED，脉冲功率800W，用于A型和C型外壳
W88白光（色温6000K）LED，脉冲功率1000W，用于C型外壳
N64近红外（850nm）LED，脉冲功率500W，用于A型和C型外壳
N88白光（色温6000K）LED，脉冲功率600W，用于C型外壳
i 热像仪
N 没有内嵌热像仪
3 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦35mm
A 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦15mm
B 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦20mm
C 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦25mm
6 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦35mm
E 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦15mm
F 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦20mm
G 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦25mm
7 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头定焦35mm
J 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头焦距15mm
K 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头焦距20mm
L 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头焦距25mm
M 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦35mm，电动对焦
N 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦15mm，电动对焦
P 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦20mm，电动对焦
Q 内嵌384x288的热像仪，50帧/秒，0℃至300℃，镜头定焦25mm，电动对焦
R 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦35mm，电动对焦
S 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦15mm，电动对焦
T 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦20mm，电动对焦
U 内嵌640x480的热像仪，60帧/秒，0℃至300℃，镜头定焦25mm，电动对焦
V 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头定焦35mm，电动对焦
W 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头定焦15mm，电动对焦
X 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头定焦20mm，电动对焦
Y 内嵌640x480的热像仪，120帧/秒，0℃至300℃，镜头定焦25mm，电动对焦
j 燃弧传感器
N 没有弓网燃弧传感器
A 内嵌弓网燃弧传感器，探测角度20度
B 内嵌弓网燃弧传感器，探测角度40度
C 内嵌弓网燃弧传感器，探测角度60度
D 内嵌弓网燃弧传感器，探测角度90度
k 内嵌WIFI 通信模块
N 没有WIFI模块
W 内嵌5 Wi-Fi (802.11ac)模块，带防水天线
l 内嵌LTE网络通讯模块
N 没有4G模块
4 内嵌4G/LTE模块，带防水天线
m 内嵌全球卫星定位模块
N 没有卫星定位模块
G 内嵌GPS定位和授时，带防水天线
B 内嵌GPS/BEIDOU定位和授时，带防水天线
n 内嵌的SSD容量
0没有内嵌的M.2 SSDQ标志0.25TB
H标志0.5TB
1标志1TB
2标志2TB
pp 供电电源
V1 12V供电
V2 24V供电
V4 45-50VDC供电（推荐48VDC），不含隔离电源模块
r 特殊功能
N无特殊功能
H安装重载矩形接插件，代替M12电源航插和M12千兆网航插。仅用于D型外壳
ss 镜头仰角
00 仰角为0
xx 仰角xx度，例如09标志仰角9度。用户可以指定所需要的仰角，最大15度
备注：下划线的选项是推荐选项。
产品接口信号定义

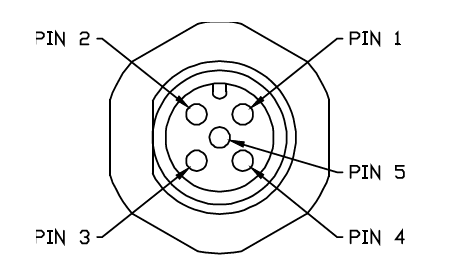

电源航插信号定义：
| 序号 | 功能 | 方向 | 描述 | 线色 | |
| 配合线束：LZ1-M05A-F05A-08P26N-xxx | |||||
| 1 | PWRIN+ | IN | 电源输入正极 | 白橙和橙并联（White/Orange and Orange） | |
| 2 | PWRIN- | IN | 电源输入负极 | 白绿和绿并联（White/ Green and Green） | |
| 3 | ISO_IN1 | IN | 隔离信号输入的光耦+ | 白棕（White/Brown） | |
| 4 | SO_OUT1 | OUT | 隔离信号输出的光耦+ | 棕（Brown） | |
| 5 | ISO_GND | NA | 隔离信号公共地端 | 白蓝（White/Blue） | |
千兆网口信号定义
千兆网口型号定义：
| 序号 | 功能 | 方向 | 线色 | |
| 配合线束：RW1-M08X-M08X-08P26N-xxx | ||||
| 1 | DATA-P0 | IN/OUT | 白橙（White/Orange） | |
| 2 | DATA-N0 | IN/OUT | 橙（Orange） | |
| 3 | DATA-P1 | IN/OUT | 白绿（White/Green） | |
| 4 | DATA-N1 | IN/OUT | 绿（Green） | |
| 5 | DATA-P2 | IN/OUT | 白棕（White/Broun） | |
| 6 | DATA-N2 | IN/OUT | 棕（Broun） | |
| 7 | DATA-P3 | IN/OUT | 白蓝（White/Blue） | |
| 8 | DATA-N3 | IN/OUT | 蓝（Blue） | |
备注
（1） 隔离IO信号的内部电路，参照下图
输入电路自带4mA恒流电路，不需要外部的限流电阻。最大输入电压±50V，最大输入电流4mA。推荐的隔离输入光耦的外部驱动电路，如下
尺寸：(C型，4相机)
尺寸：(A型，单相机)
