P80-STAR 星光级智能相机
P80-STAR系列相机，是摩尔公司推出的新一代星光级高灵敏度智能相机。其内部的集成了高灵敏度SCMOS传感器、高速FPGA、ARM处理器。P80-STAR相机具有星光级成像能力，同时相机内部集成了数据处理平台，可以直接输出压缩后的JPEG图像，也支持用户算法二次开发。
P80-STAR内部集成了6.5um x 6.5um像元尺寸的新一代背照式SCMOS芯片，靶面尺寸为4/3英寸，其量子效率高达95%。相对于上一代SCMOS芯片其灵敏度又大大提升。
P80-STAR相机内部的FPGA + ARM处理平台可以直接输出500万@20fps的JPEG数据流，相机支持global shutter和rolling shutter，支持外触发曝光。
目前该系列支持500万分辨率。订货型号为：
P80-STAR-500M-J / P80-STAR-500C-J
- 应用示例
- C2 系统
- 星光夜视
- 产品特色
- 95%高量子效率，相对上一代SCMOS灵敏度大提升
- 容易集成于以太网系统，JPEG压缩图输出
- 可嵌入用户算法
- 高可靠性设计，适用于铁路等恶劣环境

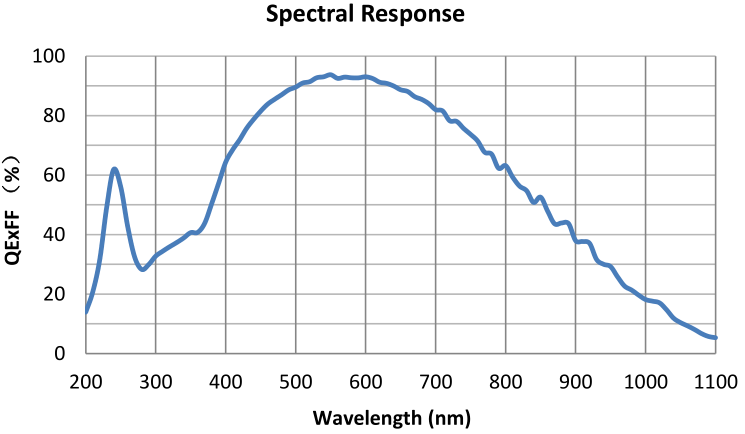

P80-STAR采用新一代背照式SCMOS，量子效率高达95% ！
| 图像芯片 | 背照式 SCMOS（量子效率高达95%） |
|---|---|
| 曝光模式 | ROLLING / GLOBAL 可选 |
| 典型帧率@分辨率 | 2048x2048 @ 25fps 2560x2048@20fps |
| 成像区尺寸 | 4/3” |
| CMOS像元尺寸 | 6.5um X 6.5um |
| 最大量子效率 | 95% |
| 满阱电荷 | 54Ke |
| 读出噪声 | 1.2e |
| 动态范围 | 90dB |
| SNR | 47dB |
| MTBF 平均无故障时间 | 60000小时 |
| 通讯接口 | 千兆以太网，JPEG压缩图 |
| IO接口 | TTL电平 1路输入，1路输出 |
| 主机 | PC，Windows XP ,Win7 or win10 |
| 镜头 | C口 或 CS口 |
| 尺寸 | 68mm(L) X 71.2mm(W) X88mm(H) |
| 重量 | 500g |
| 供电电压 | 额定12VDC或24VDC（11V~30V可接受） |
| 功耗 | 8.4W, 0.7A |
| 工作环境温度 | -40℃ ~ 75℃（存储温度-40℃~90℃） |
| 冲击振动 | 20~200Hz振动条件XYZ三方向10G抗震动；70G抗冲击 |
| 工作环境湿度 | 10%~90% |
| 外壳 | 铝合金，表面氧化 |
| 接插件 | 带锁M12-7PIN，带锁网口 |
对比测试：
相同条件下P80-STAR vs PCO edge5.5相机，相对上一代SCMOS，P80-STAR具有更高灵敏度
左侧图： P80-STAR 相机 （内置新一代背照SCMOS芯片）
右侧图： PCO edge5.5相机（微视图像HK-A5100同款芯片，内置仙童SCMOS CIS2521）
相机控制程序：

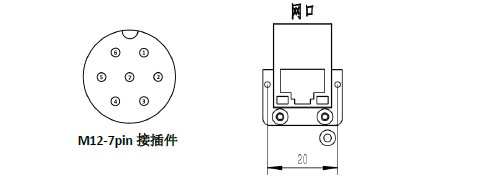

P80-STAR星光级智能相机面板接口定义（带锁M12，带锁网口）：
接插件的线序，定义如下所示：
| 工业接插件线序 | 功能定义 | 说明 |
|---|---|---|
| 1 红 | 12V或24V | 外部12V输入，0.7A 外部24V输入，0.4A |
| 2 黄 | GND | 电源地线 |
| 3 绿 | TRIG_IN | 触发输入 |
| 4 黑 | TRIG_OUT | 触发输出 |
| 5 棕 | TXD | 调试串口发送 |
| 6 灰 | RXD | 调试串口接收 |
| 7 白 | RESERVED | 预留 |

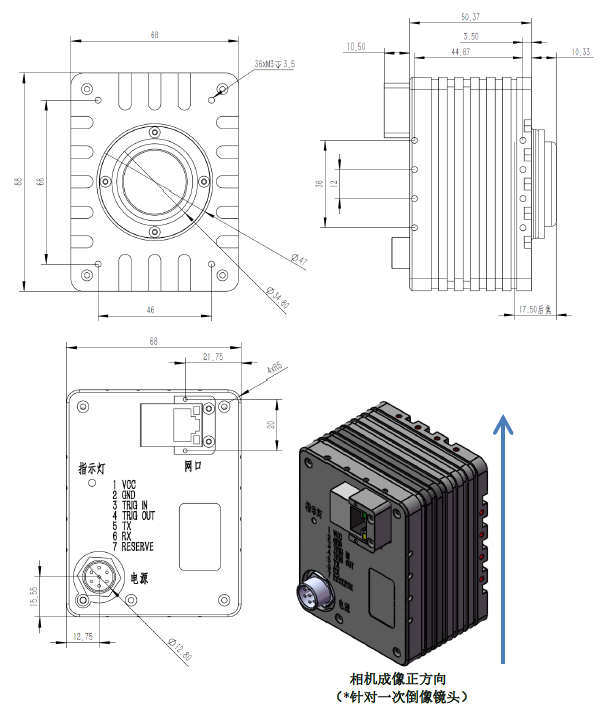

外型尺寸：(单位mm)
