TH12CX
TH12CX红外相机采用12um国产化焦平面阵列，GMSL数字接口。该系列非制冷红外机芯组件是为体积和功耗更为敏感的应用领域而特殊设计的一款机芯组件。其具有较小的外形尺寸、更轻的重量和更低的功耗，支持多种串行通信和视频输出接口，同时提供多种轻量化红外镜头可供选择。该系列成像类产品，可为各种小型手持望远镜、头盔夜视设备、轻型无人飞行器系统，及多光融合类等光电产品，提供完善的红外成像解决方案。
相机接受5~24V宽压供电，功耗低至2W。一路同轴PAL视频信号输出，一路外同步输出，一路同轴GMSL信号，转换后可以得到14bit/10bit原始图像数据，方便接入用户处理系统。GMSL同时提供串口控制通道，可直接对相机进行配置修改。更少的外围连线减小了系统复杂度，同时提高系统可靠性。
| 探测器类型 | 氧化钒非制冷红外焦平面探测器 |
|---|---|
| 分辨率 | 384×288 |
| 像元间距 | 12μm |
| 探测器帧频 | 50Hz |
| 响应波段 | 8～14μm |
| 噪声等效温差（NETD） | ≤50mK@25℃,F#1.0（≤40mK 可选） |
| TEC | 无 |
| 供电范围 | 5～24VDC |
| 典型供电电压 | 12VDC |
| 典型功耗@25℃ | ＜2.0W |
| 视频输出 | PAL 制式 |
| 图像输出 | GMSL 16bit（DRC:[11:2]有效，其他模式下[15:2]有效） |
| 外同步输出 | VSYNC信号 TTL 4V |
| 串行通信接口 | GMSL UART |
| 重量（无镜头） | 25g |
| 尺寸（无镜头） | 26mm × 26mm |
| 工作温度 | -20℃～+70℃ |
| 存储温度 | -45℃～+85℃ |
| 湿度 | 5~95%，无冷凝 |
| 振动 | 6.06g，随机振动，所有轴向 |
| 冲击 | 80g，4ms，后峰锯齿波，3 轴 6 向 |

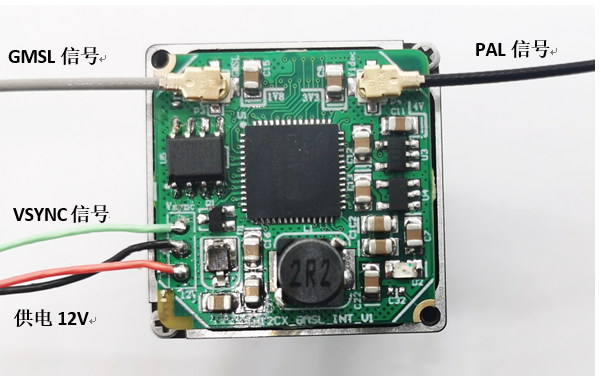

TH12CX相机接线定义

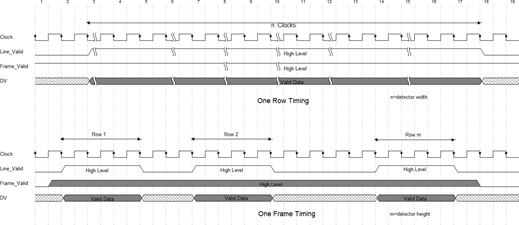

GMSL信号转换后的数据格式说明：
GMSL转换后输出时钟频率：12.857MHz
信号与GMSL芯片管脚对应关系：
| 信号名称 | GMSL芯片管脚名称 |
| Clock | D16 |
| Line_Valid | D17 |
| Frame_Valid | D21 |
| DV[15:0] | D[15:0] DRC模式下[11:2]有效，其他模式下[15:2]有效 |

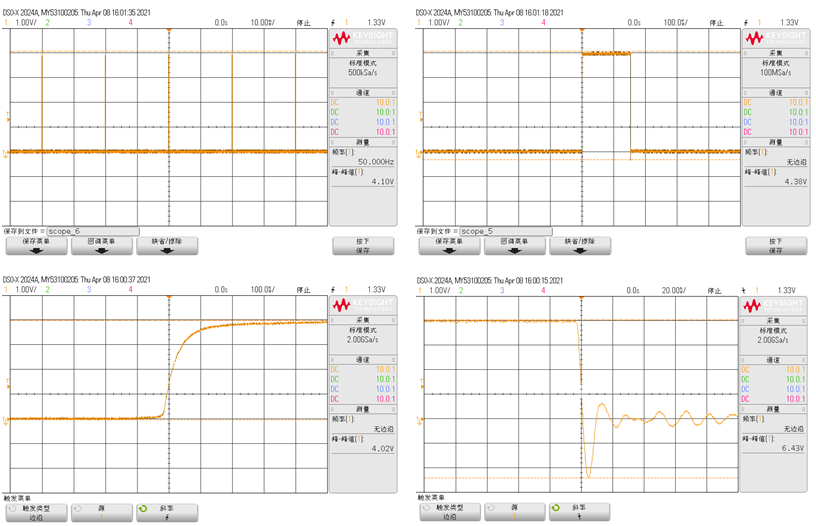

VSYNC信号实测波形：
外形尺寸：
