X55
X55-CL-GSE相机是摩尔公司自主研制的高可靠相机，相机采用了国产CMOS传感器、国产325T FPGA，元件可以实现国产化，该相机具有较高的暗场灵敏度，其BSI版本更是具有高达94%的量子效率。相机内部集成了丰富的自主ISP算法，输出支持8BIT-MONO或8BIT- BAYER，接口形式为Camera Link，支持Base，Medium，Full，Full-80(Deca) 共4种接口宽度。可以配套标准采集卡，也可以可配套我公司的嵌入式存储系统，实现采集、显示、存储、回放、处理等功能。
X55-CL-GSE使用全局快门技术，并且提供IO接口实现精确的曝光控制，优秀的图像矫正算法和降噪技术，可以获得较好的图像体验。减小分辨率可提高帧率，方便用户在其他高速应用中使用。自动曝光和自动增益控制功能，方便用户进行实时调光处理。
该相机具有高稳定性、高速、高灵敏的特点，可用于极苛刻的工作环境，牢固的机身设计，简易的安装方式方便用户将它安置到自己的集成设备当中。并且由于其显著的高速特性，该相机可广泛的应用于各种高速运动场合。如光电吊舱、导引头、高速工业检测，体育运动，碰撞试验，膨胀试验等环境。
- 应用示例
- 军工
- 高速成像
- 微光成像
- 机器视觉
- 生命科学
- 产品特色
- 国产化
- 自主可控
- 高可靠性
- 高帧率，
- 高灵敏
- 灵活接口
- 完善的ISP
| X55-CL-GSE200M/C | |
| 分辨率 | 2080X2048 |
| CMOS像元尺寸 | 6.5umX6.5um |
| 最大量子效率 | 95% |
| 满阱电荷 | 54Ke |
| 读出噪声 | 1.2e |
| 动态范围 | 90dB |
| SNR | 47dB |
| 成像区尺寸 | 1.2 inch |
| 黑白/彩色 | Mono, BAYER |
| 尺寸 | 63mm(L) X 43mm(W) X63mm(H) |
| 曝光 | 手动/自动（调整范围可自行设定） |
| 增益 | 手动/自动（调整范围可自行设定） |
| 图像接口 | Camera Link （Base/Medium/Full /Full-80(Deca)） |
| 帧率 |
202FPS Full-80(Deca) @2080X2048 162FPS Full @2080X2048 81FPS Medium @2080X2048 40FPS Base @2080X2048 |
| 控制命令接口 | Cameralink Uart虚拟串口/RS422串口 |
| IO接口 | 1路图像触发输入 |
| 主机 | PC, Windows XP,Win7 or Win10 |
| 镜头 | C口 |
| 重量 | 300g |
| 供电电压 | 额定12VDC（9V~15V可接受） |
| 功耗 | 15W, 1.2A |
| 工作环境温度 | -40℃ ~ 75℃（存储温度-55℃~100℃） |
| 工作环境湿度 | 10%~90% |
| 外壳 | 铝合金，表面氧化 |
| 接插件 | J30J-9PIN |
| 冲击振动 | 20~200Hz振动条件XYZ三方向10G抗震动；70G抗冲击 |
| MTBF 平均无故障时间 | 60000小时 |

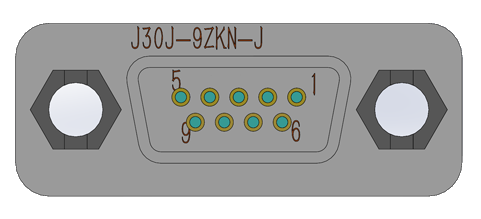

相机接口线序定义(从相机后侧看)：
| 管脚号 | 信号定义 | 备注 |
|---|---|---|
| 1 | 12V+ | 电源+ |
| 2 | 12V+ | 电源+ |
| 3 | GND | |
| 4 | GND | |
| 5 | RS422_GND | RS422外同步地 |
| 6 | RS422_RX+ | RS422外同步接收 |
| 7 | RS422_RX- | RS422外同步接收 |
| 8 | 保留 | |
| 9 | 保留 |

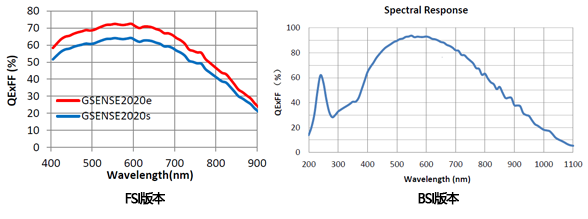

光谱响应曲线：

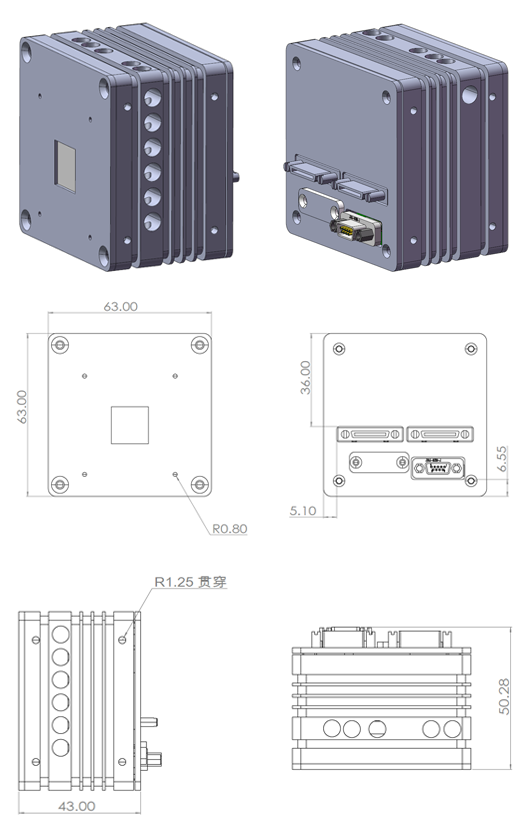

外型尺寸：(单位mm)
