STAR-PMT-UV-CX 日盲紫外频谱检测仪
STAR-PMT-UV-CX，是摩尔公司推出的日盲型紫外智能检测器，该设备的频率响应达到10MHz级，该设备实现了非接触式的电火花“示波器”功能，该设备可以输出“拉弧率”、“光子计数”等定量指标，该设备可广泛应用于电网和铁路接触网的放电定性、定量检测。
STAR-PMT-UV-CX具有全日盲特性，可以直对太阳拍摄而不受到日光干扰，真正做到全天候工作。
STAR-PMT-UV-CX具有非常高的检测频率，其最大检测频率为10MHz，可以区分100ns的瞬态电火花，该设备也可以降频使用，例如降低到到10KHz进行电火花采样。
STAR-PMT-UV-CX内部集成高性能FPGA + ARM处理平台，可以直接对原始数据进行处理，生成放电紫外光信号“示波器波形图”，并通过对“波形图”统计生成“拉弧率”和“光子计数”等定量指标，设备可以直接通过网口输出“示波器波形图”、“拉弧率”、“光子计数”等计算结果。
目前，型号具有23° x 23°视场角，订货型号为：STAR-PMT-UV-CX-9 也可以联系我们提供其他视场角的产品。
- 应用示例
- 电网放电检测
- 铁路接触网检测
- 日盲紫外告警
- 产品特色
- 全日盲；
- 高灵敏度，可检测微弱放电
- 高响应频率，10MHz 检测频率
- 容易集成于以太网系统
- 可嵌入用户算法，自带存储能力
- 低功耗设计
- 工业级或军工级环境适应能力
| 探测波长 | 240nm~260nm 日盲紫外 |
|---|---|
| OD | >14 (带外抑制10的-14次方) |
| 传感器类型 | PMT（高灵敏度型真空光电倍增管） |
| 光子放大倍数 | 750万倍 |
| 灵敏度 | 2×10-18W/cm2 |
| 检测角 | 23° x 23°； |
| 安装距离 | 4m-100m（典型6.5米） |
| 测量速度 | 10KHz – 10MHz (可设定) |
| 接口 | Ethernet (TCP/IP或UDP通信) |
| 尺寸范围 |
50mm*20mm*75mm 88mm*70.7mm*30.5mm |
| 重量 | 1000g |
| 数据接口 | 10/100/1000自适应以太网 |
| 核心输出数 | 光子计数随时间变化曲线 |
| 可统计数据 | 光子计数，拉弧率等 |
| 数据分析 | 频谱分析，“示波器功能” |
| 供电电压 | 额定12VDC（9V~15V可接受） |
| 功耗 | < 6W |
| 工作环境温度 | -40℃ ~ 75℃（存储温度-40℃~90℃） |
| 冲击振动 | 20~200Hz振动条件XYZ三方向10G抗震动；70G抗冲击 |
| 工作环境湿度 | 10%~90% |
| 外壳 | 铝合金，表面氧化 |
接线说明：

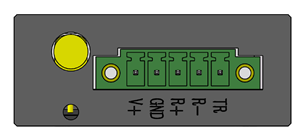

前端采集盒子通过V+和GND进行供电，V+接12V。TR是触发输出，当信号满足设置的触发条件即可从TR脚输出指定的触发波形。R+和R-是扩展的通讯接口，目前预留，不用接。左上角的同轴头需要和处理后端的同轴用同轴线连接起来，用于传输数据。

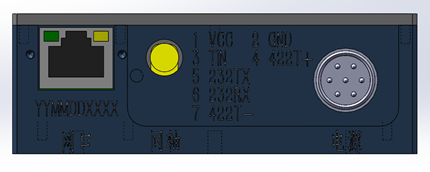

处理后端通过7pin的航空接插件中的PIN1（V+）和PIN2（GND）进行供电，V+接12V。其他引脚预留，不用接线。同轴头是用于和采集前端的同轴头相连。网口和用户的计算机相连，将采集的数据通过网络传输到用户的计算机上。用户计算机上使用CameraTool对设备进行控制和数据采集和显示。

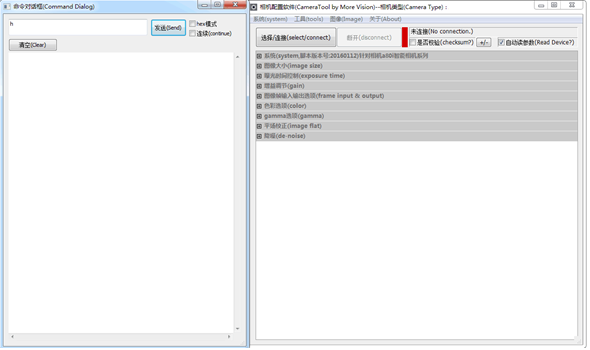

控制程序：

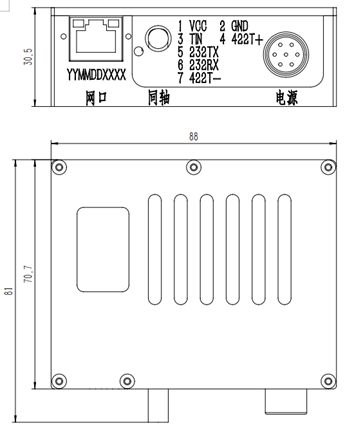

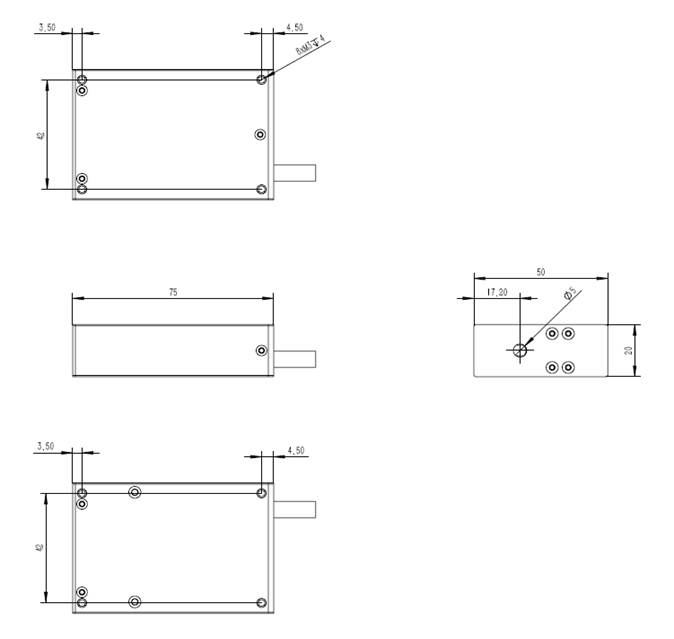

外型尺寸：(单位mm)
