多光谱成像检测仪（三光）
多光谱成像检测仪是新型智能带电检测设备，内置全日盲紫外成像仪、红外热像仪和高清可见光相机，融合紫外、红外检测的优点，针对同一位置的放电和热点进行检测，实现了紫外、红外两种不同检测数据融合下的设备巡检和状态评价，支持外绝缘设备的缺陷评估、分类诊断和状态预整。设备满足《GB/T19870-2018 工业检测型红外热像仪》和《Q/GDW 11204.3-2015 电力设备带电检测仪器技术规范 第 3部分:紫外成像仪技术规范》标准 要求。
- 产品特点
-
多光谱成像巡检--紫外与红外检测高度集成，实现“红外看故障，紫外判趋势”，综合发挥两种技术优点，提升巡检效率。
-
紫外检测缺陷量化--结合多因素影响下放电参量和紫外光参量间的量化关系，实现紫外成像与放电量的量化分析和电力设备缺陷评估、分类诊断、状态预警。
-
非共轴光路数字图像精准融合--红外、紫外非共轴光路数字图像移位校准融合，融合精度优王05mcad。
-
- 产品功能
- 紫外、红外多光谱巡检
- 紫外量化分析、缺陷智能分级
- 红外单点测温、区域测温、最高温度追踪
- 激光测距、温湿度检测
- 图像和视频存储回放
产品应用：

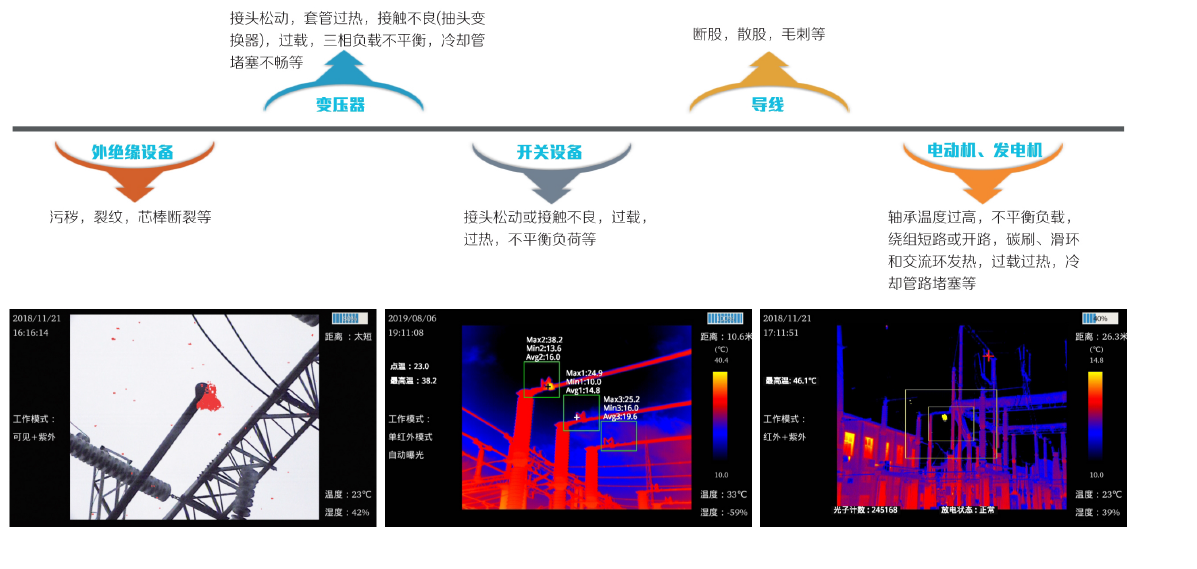

该设备主要适用于输变电领域，对外绝缘设备、变压器、开关设备、输电线路导线金具等电气设备局部放电或异常温升的检测。并在国网、南网、蒙西等电力公司 110kV 及以上电压等级变电站和重点输电线路开展应用，发现并预警多处缺陷，应用效果显著。
| 序号 | 名称 | 单位 | 需求值 | ||
|---|---|---|---|---|---|
| 一 | 紫外性能 | ||||
| 1 | 波段范围 | nm | 240至280 | ||
| 2 | 最小紫外检测灵敏度 | w/c㎡ | ≤1.5x10^(-18) | ||
| 3 | 最小放电检测灵敏度 | pC | ≤2，10m距离处 | ||
| 4 | 带外抑制 | 光子数/秒 | ≤10 | ||
| 5 | 视场 | - | 12.5°x10° | ||
| 6 | 帧频 | HZ | 25 | ||
| 7 | 分辨率 | - | 640x480 | ||
| 8 | 有效探测距离 | m | 3至∞ | ||
| 二 | 红外性能 | ||||
| 1 | 热灵敏度 | mk | ≤50 | ||
| 2 | 波长范围 | um | 7.5至14 | ||
| 3 | 分辨率 | - | 640x512 | ||
| 4 | 探测器类型 | - | 非制冷焦平面微热型 | ||
| 5 | 准确度 | - | 不超过±2℃或测量值乘以±2%（℃）（取绝对值大者） | ||
| 6 | 测温一致性 | ℃ | 不超过±2℃或视场中心区域测量值乘以±2%（℃）（取绝对值大者） | ||
| 三 | 可见光性能 | ||||
| 1 | 灵敏度 | lux | ≤1 | ||
| 2 | 分辨率 | - | 768x576 | ||
| 3 | 变焦 | - | 28倍光学变焦，12倍数字变焦 | ||
| 四 | 成像参数 | ||||
| 1 | 图像叠加精度 | mrad | ≤0.5 | ||
| 五 | 其他参数 | ||||
| 1 | 操作 | - | 导航摇杆+多功能按键 | ||
| 2 | 菜单 | - | 列表分类菜单系统 | ||
| 3 | 接口 | - | HDMI,音频，SD卡，以太网 | ||
| 4 | 存储格式 | - | 视频：MP4,图像：JPEG | ||
| 5 | 存储方式 | - | SD卡 | ||
| 6 | 重量 | kg | ≤2.6 | ||
| 7 | 体积 | mm | ≤210mm x 200mm x 120mm | ||
| 8 | 电源 | - | 单个电池连续工作时间≥2.5小时 | ||

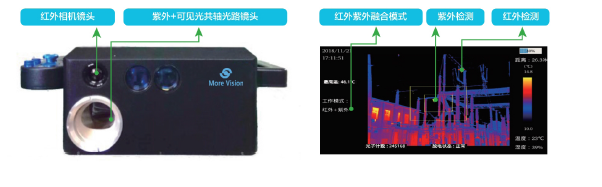

产品外形：
